Kontrola hałasu i wibracji
Systemy Tuned Mass Damper
System mas antywibracyjnych składa się z masy inercyjnej, która przymocowana zostaje
do konstrukcji wibrującej za pomocą zawieszenia posiadającego bardzo precyzyjne parametry wytrzymałości oraz tłumienia.
Zazwyczaj, do realizacji tego typu zawieszeń używane są materiały wiskoelastyczne, charakteryzujące się dostosowaniem zróżnicowania cech mechanicznych do częstotliwości. (wykres 1).

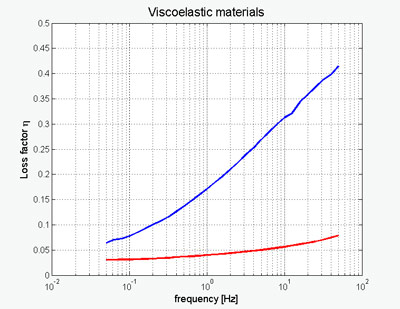

Wykres 1: wahania czynnika rozpraszania energii dla dwóch materiałów wiskoelastycznych.
Poniżej przedstawiamy odpowiedź obudowy maszyny obrotowej wyrażoną w parametrach częstotliwości w momencie wystąpienia zwiększonego piku rezonansowego (krzywa w kolorze czarnym, wykres 2).
Zastosowanie odpowiednio zwymiarowanej masy antywibracyjnej, spowodowało zmniejszenie drgań początkowych o 65% (krzywa w kolorze fuksji, wykres 2).

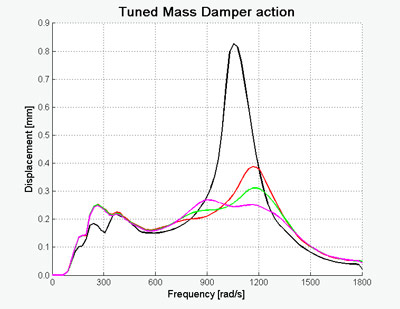

Wykres 2: działanie masy antywibracyjnej podczas różnych kombinacji parametrów; krzywa w kolorze czarnym to system pozbawiony masy antywibracyjnej.
System mas antywibracyjnych ma szerokie zastosowanie w sektorze przemysłowym, wojskowym oraz sektorze dóbr konsumpcyjnych.
Poniżej przedstawiamy niektóre z zastosowań mas antywibracyjnych.
Eidos Engineering opracowała masę antywibracyjną do pralki, do montażu w tylnej części obudowy, powodującą zmniejszenie wibracji o 70%.
Eidos Engineering opracowuje i dostarcza masy antywibracyjne do tłumienia drgań we wszystkich typach maszyn. W przypadku obrabiarek, system mas antywibracyjnych opracowany przez Eidos Engineering pozwala na redukcję drgań nawet o ponad 60%.
